Рамановский спектрометр i-Raman

Высокоразрешающая волоконно-оптическая система рамановской спектроскопии i-Raman с ТЕ охлаждением

  • Запатентованная технология стабилизации лазерного излучения
  • Широкий диапазон комбинационного сдвига (до 4000 см-1)
  • Измерения до 150 см-1 от линии Рэлея (опция до 65 см-1)
  • Спектральное разрешение 3,5 см-1
  • ПЗС-матрица из 2048 пикселей с ТЕ охлаждением
  • Длина волны возбуждения лазера 532 нм или 785 нм
  • Оптоволоконный зонд для удобства проведения анализа

Производитель B&WTek

Особенности

  • Запатентованная технология стабилизации лазерного излучения CleanLaze
  • Измерения до 150 см-1 от линии Рэлея (опция до 65 см-1)
  • Оптоволоконный зонд для удобства проведения анализа
  • Спектральное разрешение 3,5 см-1
  • ПЗС-линейка из 2048 пикселей с термоэлектрическим охлаждением
  • Перекрытие широкого диапазона по рамановскому сдвигу

Рамановская система i-Raman оснащена запатентованной технологией стабилизации лазерного излучения и узкой шириной линии.

Другие особенности заключаются в высоком спектральном разрешении (до 3,5 см-1), широком диапазоне комбинационного сдвига (до 4000 см-1) и в TE охлаждении ПЗС-матрицы, состоящей из 2048 пикселей. С помощью удобного волоконно-оптического интерфейса, он может собирать данные с линией  Рэлея, равной 65 см-1.

i-Raman является уникальным прибором, обладающим высоким разрешением, легким весом (4,6 кг), мобильностью и производительностью, сравнимой с большими настольными рамановскими системами. Малые размеры опорной поверхности, занимаемой системой, легкая конструкция и низкое энергопотребление обеспечивают исследование комбинационного рассеяния с лабораторной точностью в любом месте!

Прибор i-Raman оснащается лазерным источником возбуждения с центральной длиной волны (на выбор) 532 нм или 785 нм. Максимально эффективное время интеграции порядка 1 минуты. Это делает i-Raman идеально подходящим для ресурсоемких приложений, связанных с низкой концентрацией исследуемых веществ и слабым рамановским рассеиванием.

Применение

Возможности интеграции

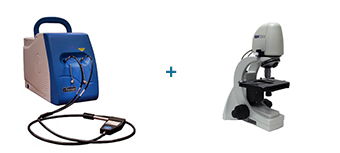

Дополнительное комплектование
системы микроскопом

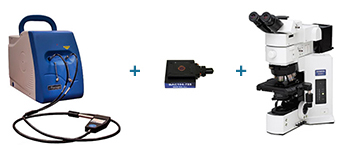

Оснащение уже имеющихся микроскопов адаптером для подключения спектрометра

А так же другие опции.

Программное обеспечение

Мы предлагаем обширный пакет программного обеспечения, которое предоставляет массу решений в области рамановской спектроскопии. Мощные вычислительные функции, легкое управление данными, простой пользовательский интерфейс и простота общего использования – все в Ваших руках с пакетами программного обеспечения BWTek. Основой всех вычислительных платформ является программа BWSpecTM, которая бесплатно поставляется со всеми нашими спектрометрами. Для проведения быстрой идентификации и проверки на соответствие Вы можете использовать другое программное обеспечение, построенное на основе BWSpecTM – BWIDTM (опция). Для промышленных или медицинских применений, требующих соответствия государственным нормам регулирования Вы можете использовать программное обеспечение BWIDTM-Pharma, которое поддерживает все требования в соответствии с FDA 21 CFR часть 11.

Также в общий пакет программ входит программное обеспечение BWIQTM, используемое со спектрометрами серии i-Raman Plus и другими спектрометрами высокого разрешения. Данное программное обеспечение представляет собой программу для многовариантного анализа, позволяющее анализировать полученные спектральные данные, чтобы отражать внутренние связи между спектрами и данными отклика или спектрами и классами образцов, т.е. позволяет определять количественный состав нескольких компонентов в одном веществе. Объединяя новые и традиционные алгоритмы коррекции (airPLS и PLS) с быстрыми и точными алгоритмами линейной алгебры, BWIQTM представляет собой новое поколение программного обеспечения для спектрального анализа, отличающееся скоростью, точностью и производительностью.

Технические характеристики

Лазер
532 нм > 40 мВт (макс. 50 мВт)
785 нм > 320 мВт (макс. 420 мВт)
Контроль выходной мощности излучения лазера Программно от 0% до 100% на 532 нм и 785 нм
Спектрометр Рабочий диапазон Разрешение
i-Raman-532S 150 см-1 – 4000 см-1 ~ 4.5 см-1 @ 614 нм
i-Raman-532H 150 см-1 – 3300 см-1 ~ 3.5 см-1 @ 614 нм
i-Raman-785S 150 см-1 – 3200 см-1 ~ 4.5 см-1 @ 912 нм
i-Raman-785H 150 см-1 – 2700 см-1 ~ 3.5 см-1 @ 912 нм
Электроника
Соединение с ПК USB 2.0 / 1.1
Режим запуска (триггер) Да (совместим с зондами BWTek)
Питание
АС (опционно) 100 – 240 В переменного тока, 50 – 60 Гц
DC (стандартно) 5 В постоянного тока при 8 А
Детектор
Тип детектора ПЗС-линейка с термоэлектрическим охлаждением
Количество пикселей 2048
Размер пикселя 14 мкм x 200 мкм
Температура охлаждения детектора 10 °C
Динамический диапазон 1300:1
Разрешение цифрового преобразователя 16-бит или 65 535:1
Скорость считывания 500 кГц
Время интегрирования 5 мс - 65 535 мс
Физические характеристики
Габаритные размеры 17 см x 34 см x 23.4 см
Вес ~ 4,6 кг
Рабочая температура 10 °C - 35 °C
Температура хранения -10 °C - 60 °C
Влажность 10% - 85%
