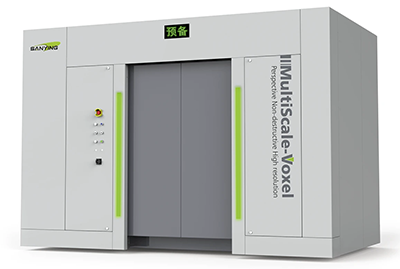

Промышленный томограф multiscaleVoxel-1000

Промышленный томограф multiscaleVoxel-1000

  • Минимальное фокусное пятно рентгеновской трубки, мкм: 0,5
  • Максимальное пространственное разрешение системы томографии, мкм: 30
  • Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус): Да
  • Максимальное напряжение на рентгеновской трубке, кВ: 450, 500, 600

Производитель Sanying Precision Instruments

Описание

Система multiscaleVoxel-1000 оснащается минифокусной рентгеновской трубкой высокой мощности с высоким напряжением (до 600 кВ) для материалов с высокой плотностью (например, для стали или даже свинца толщиной до 4 мм). Вместо трубки с минифокусом может устанавливаться трубка с двойной головкой (нано- и микрофокус). Данная мощная система томографии позволяет решать задачи, связанные с неразрушающим контролем крупных и средних отливок, сварных соединений или композитных материалов в аэрокосмической и автомобильной промышленности.

Место в линейке

В серии промышленных томографов Sanying три модели. multiscaleVoxel-1000 оснащается минифокусной трубкой высокой мощности (450, 500 или 600 кВ) для материалов высокой плотности — вплоть до свинца толщиной до 4 мм; вместо неё может устанавливаться трубка с двойной головкой. multiscaleVoxel-2000 несёт двойную головку (нано- и микрофокус) и отдельную минифокусную трубку до 600 кВ одновременно, за счёт чего сочетает пространственное разрешение до 0,5 мкм с контролем стали и свинца толщиной до 4 мм. metroVoxel — метрологический томограф: предел погрешности измерения линейных размеров 9 + L/100 мкм, термостабилизация корпуса и гранитное основание, трубки от 160 до 300 кВ, образцы до 600 × 550 мм.

Основные преимущества

  • возможность измерения габаритных объектов контроля и материалов высокой плотности благодаря наличию минифокусной трубки высокой мощности;
  • возможность одновременной установки плоскопанельного и линейного детекторов (линейный детектор за счет своей конструкции обеспечивает лучший контраст серых оттенков для задач аддитивного производства, а плоскопанельный детектор — существенно большую скорость сканирования);
  • возможность установки двух плоскопанельных детекторов с различным шагом пикселя (малый шаг пикселя с высоким разрешением удобен, например, для композитов, а большой шаг пикселя обеспечивает высокую скорость измерения габаритных изделий);
  • возможность установки рентгеновских трубок высокой мощности с высоким напряжением (до 600 кВ);
  • гранитное основание для минимизации влияния внешних вибраций на результат измерений.

Применение

  • измерение толщины стенок изделий с целью проведения метрологических исследований;
  • исследование причин неисправностей и отказов готовых изделий;
  • анализ пустот и включений в геологических объектах и изделиях из металлов, сплавов и композитов;
  • контроль целостности и правильности сборки готового изделия на конечном этапе производства и при входном контроле;
  • исследование изменений плотности материалов изделий (по поверхности, глубине и т. д. в металлах, стеклах и пр.) после различных процессов термообработки;
  • сравнение 3D-сканирования изделия с исходной моделью, созданной в САПР (CAD);
  • обратный инжиниринг для создания САПР-модели (CAD-модели) по результатам томографии реального образца;
  • моделирование различных испытаний (механических, тепловых, аэродинамических и т. д.) с математической обработкой методом конечных элементов;
  • контроль качества сварных и паяных соединений;
  • исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов;
  • исследование петрофизических свойств горных пород;
  • исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов.

Технические характеристики

Модель multiscaleVoxel-1000
Минимальное фокусное пятно рентгеновской трубки, мкм 0,5
Максимальное пространственное разрешение системы томографии, мкм 30
Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус) Да
Максимальное напряжение на рентгеновской трубке, кВ 450, 500, 600
Размер активной области детектора, мм 427 × 427
Разрешение матрицы детектора, пикс. 3072 × 3072
Шаг пикселя детектора, мкм 49,5; 85; 100; 127; 139
Максимальный размер образца, мм (диаметр × высота) 800 × 1100
Максимальная масса образца, кг 100
Соблюдение норм радиационной безопасности при работе с ИИИ Менее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
Габариты томографа (Д × Ш × В), мм 3700 × 2300 × 2800
Вес, кг 35 000–60 000
Материал Бетон, Керамика, Композитные материалы, Металлы, Нефтяной керн, Пластики, Руда

Сферы применения

КТ-контроль литья

Анализ пустот и включений в отливках без разрушения детали: от литых лопаток ГТД из жаропрочных никелевых сплавов (усадочная пористость, горячие трещины, инородные включения в сплавах типа Inconel 738 и IN-718) до крупногабаритных алюминиевых отливок. Результаты сопоставляются с САПР-моделью отливки.

  • литые лопатки ГТД из жаропрочных никелевых сплавов;
  • кузовные узлы, силовые корпуса, корпуса насосов из алюминиевых сплавов;
  • стальные корпуса задвижек и чугунные ступицы трубопроводной арматуры.

Сосуды высокого давления и сварные конструкции

Контроль целостности лайнера и силовой обмотки баллонов высокого давления, включая СПГ-баллоны, а также проверка сварных соединений — в том числе швов корпусов камер сгорания, выполненных сваркой TIG и электронно-лучевой сваркой (EBW).

  • целостность лайнера и обмотки сосудов давления;
  • сварные швы корпусов камер сгорания;
  • сварные соединения арматуры и закладных элементов.

Вопрос-Ответ

Что такое промышленная компьютерная томография?

Метод неразрушающего контроля: объект просвечивается рентгеновским излучением с множества ракурсов при вращении, из проекций реконструируется объёмная модель внутренней структуры. По ней анализируют пустоты, включения, качество сварных и паяных соединений, измеряют толщину стенок и сравнивают деталь с САПР-моделью — без разрезания изделия.

Какое напряжение рентгеновской трубки нужно для стали, алюминия и композитов?

Чем выше плотность материала и толщина стенки, тем выше требуемое напряжение. Объекты низкой плотности снимают нанофокусной головкой, композиты и алюминий — микрофокусной, а для стали и других плотных материалов используют минифокусные трубки высокой мощности: в этой системе — 450, 500 или 600 кВ; при 600 кВ просвечивается даже свинец толщиной до 4 мм.

Чем отличаются плоскопанельные детекторы с разным шагом пикселя?

Малый шаг пикселя даёт высокое разрешение — удобен, например, для композитов; большой шаг ускоряет измерение габаритных изделий. Система допускает установку двух плоскопанельных детекторов с шагом пикселя из ряда 49,5–139 мкм; матрица — 3072 × 3072 пикс., активная область — 427 × 427 мм.

Когда вместо минифокусной трубки ставят трубку с двойной головкой?

Когда приоритет — детализация объектов низкой и средней плотности, а не просвет стали. Двойная головка объединяет нанофокус для лёгких материалов и микрофокус для композитов и алюминия; она устанавливается вместо минифокусной трубки, конфигурация фиксируется при заказе.

Что такое минифокусная рентгеновская трубка?

Трубка с увеличенным фокусным пятном и большой мощностью излучения. По детализации она уступает микро- и нанофокусным (пространственное разрешение системы с минифокусом — до 30 мкм), зато даёт проникающую способность, достаточную для крупных отливок, сварных узлов и материалов высокой плотности при напряжении до 600 кВ.

Зачем линейный детектор в дополнение к плоскопанельному?

Задачи разные. Линейный детектор за счёт конструкции даёт более высокий контраст серых оттенков — это востребовано в контроле деталей аддитивного производства. Плоскопанельный детектор обеспечивает существенно большую скорость сканирования. Конструкция допускает одновременную установку обоих детекторов, режим выбирается по задаче.

Зачем томографу гранитное основание?

Внешние вибрации смещают взаимное положение трубки, образца и детектора и размывают проекции — при разрешении в десятки микрометров это заметно на реконструкции. Массивное гранитное основание гасит вибрации и сохраняет геометрию сканирования, что напрямую влияет на воспроизводимость результата измерений.

Как проверяется геометрия детали по САПР-модели?

Объёмная реконструкция совмещается с исходной CAD-моделью, программа строит карту отклонений фактических поверхностей от номинала — включая внутренние полости. Решается и обратная задача: по томограмме реального образца создаётся САПР-модель (обратный инжиниринг), а на её основе — расчёты методом конечных элементов.

Нужно ли отдельное защитное помещение для установки?

Мощность дозы на расстоянии 10 см от поверхности томографа — менее 1 мкЗв/ч: радиационная защита встроена в корпус. При выборе площадки учитывают габариты 3700 × 2300 × 2800 мм и массу 35 000–60 000 кг; остальные требования к помещению согласовываются на этапе технического задания.

Какие задачи КТ-контроля литья решает система с трубкой 600 кВ?

Поиск усадочной пористости, горячих трещин и инородных включений в отливках, включая литые лопатки ГТД из жаропрочных никелевых сплавов; контроль крупногабаритных алюминиевых отливок; проверка сварных швов корпусных деталей и измерение толщины стенок.

Как запросить стоимость и условия поставки?

Цена зависит от конфигурации: типа трубки, набора детекторов и программного обеспечения. Стоимость, сроки, условия гарантии и обучения уточняются в коммерческом предложении — запрос через ООО «Промэнерголаб».
