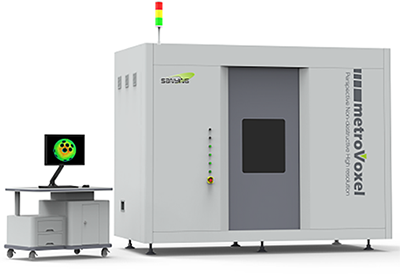

Метрологический томограф metroVoxel

Метрологический томограф metroVoxel

  • Минимальное фокусное пятно рентгеновской трубки, мкм: 0,5
  • Максимальное пространственное разрешение системы томографии, мкм: 2
  • Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус): Да
  • Максимальное напряжение на рентгеновской трубке, кВ: 300, 240, 225, 190, 160

Производитель Sanying Precision Instruments

Описание

Метрологическая система metroVoxel позволяет проводить измерение внутренних полостей изделия или сборных конструкций с высокой точностью благодаря наличию гранитного основания и термической стабилизации всего корпуса. Данную систему томографии можно оборудовать микрофокусным источником рентгеновского излучения с напряжением до 300 кВ. Вместо трубки с микрофокусом может устанавливаться трубка с двойной головкой (нано- и микрофокус) с высоким напряжением (до 225 кВ). Оба решения позволяют получить хорошую проникающую способность и высокое разрешение для исследования достаточно крупных изделий.

Место в линейке

В линейке томографов Sanying для промышленности metroVoxel занимает метрологическую позицию: гранитное основание, термостабилизация корпуса и минимум движущихся частей ориентированы на измерения с нормированной погрешностью, а не только на поиск дефектов. Для дефектоскопии плотных крупногабаритных объектов служат модели multiscaleVoxel: multiscaleVoxel-1000 с минифокусной трубкой на 450, 500 или 600 кВ (сталь и даже свинец толщиной до 4 мм; разрешение до 30 мкм) и multiscaleVoxel-2000, где двойная головка (нано- и микрофокус) и минифокусная трубка до 600 кВ устанавливаются одновременно при разрешении до 0,5 мкм. Образцы у metroVoxel — до 600 × 550 мм и 25 кг против 800 × 1100 мм и 100 кг у моделей multiscaleVoxel.

Основные преимущества

  • возможность проведения метрологических измерений образцов;
  • низкий предел допускаемой абсолютной погрешности при измерении линейных размеров (9 + L / 100 мкм, где L — длина объекта в мм);
  • возможность установки рентгеновских трубок с высоким напряжением (от 160 до 300 кВ);
  • минимальное количество движущихся частей для высокой точности и воспроизводимости результатов измерения.

Применение

  • измерение толщины стенок изделий с целью проведения метрологических исследований;
  • исследование причин неисправностей и отказов готовых изделий;
  • анализ пустот и включений в геологических объектах и изделиях из металлов, сплавов и композитов;
  • контроль целостности и правильности сборки готового изделия на конечном этапе производства и при входном контроле;
  • исследование изменений плотности материалов изделий (по поверхности, глубине и т. д. в металлах, стеклах и пр.) после различных процессов термообработки;
  • сравнение 3D-сканирования изделия с исходной моделью, созданной в САПР (CAD);
  • обратный инжиниринг для создания САПР-модели (CAD-модели) по результатам томографии реального образца;
  • моделирование различных испытаний (механических, тепловых, аэродинамических и т. д.) с математической обработкой методом конечных элементов;
  • контроль качества сварных и паяных соединений;
  • исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов;
  • исследование петрофизических свойств горных пород;
  • исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов.

Технические характеристики

Модель metroVoxel
Минимальное фокусное пятно рентгеновской трубки, мкм 0,5
Максимальное пространственное разрешение системы томографии, мкм 2
Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус) Да
Максимальное напряжение на рентгеновской трубке, кВ 300, 240, 225, 190, 160
Размер активной области детектора, мм 427 × 427
Разрешение матрицы детектора, пикс. 3072 × 3072
Шаг пикселя детектора, мкм 7,4; 49,5; 85; 100; 127; 139
Максимальный размер образца, мм (диаметр × высота) 600 × 550
Максимальная масса образца, кг 25
Соблюдение норм радиационной безопасности при работе с ИИИ Менее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
Габариты томографа (Д × Ш × В), мм 2770 × 1440 × 2040
Вес, кг 7500
Материал Бетон, Керамика, Композитные материалы, Металлы, Нефтяной керн, Пластики, Руда

Сферы применения

Контроль охлаждающих каналов лопаток ГТД

Лабиринтные каналы сечением 0,3–2 мм измеряются координатно: положение, проходное сечение, толщина стенки между каналом и поверхностью пера. Фактическая геометрия сопоставляется с САПР-моделью отливки.

  • положение и сечение лабиринтных каналов 0,3–2 мм;
  • толщина стенок пера лопатки;
  • сверка фактической геометрии с САПР-моделью.

Топливные форсунки и инжекторы

Распылительные каналы диаметром 0,1–0,5 мм и позиционирование сопел контролируются по томограмме собранного узла — без разборки и разрушения. Метод применим при доводке конструкции и при входном контроле серийных партий.

  • диаметр и форма распылительных каналов 0,1–0,5 мм;
  • соосность и позиционирование сопел;
  • контроль правильности сборки без разборки узла.

Вопрос-Ответ

Что такое метрологическая компьютерная томография?

Это КТ, применяемая как средство координатных измерений: по объёмной реконструкции измеряют размеры внутренних полостей и сборных конструкций, недоступные контактным методам. Точность нормируется пределом допускаемой абсолютной погрешности; у данной системы он составляет 9 + L/100 мкм, где L — длина объекта в мм.

Как читать формулу погрешности 9 + L/100 мкм?

Формула задаёт предел допускаемой абсолютной погрешности в зависимости от измеряемой длины: к базовым 9 мкм добавляется L/100 мкм, где L — длина в мм. Для размера 50 мм предел составит 9,5 мкм, для 100 мм — 10 мкм, для 300 мм — 12 мкм. Чем длиннее измеряемый участок, тем больше допускаемая погрешность.

Зачем метрологическому томографу гранитное основание?

Гранитная плита гасит внешние вибрации и сохраняет геометрию оси «источник — образец — детектор» неизменной в течение всего сканирования. Для измерений с микронными допусками это условие воспроизводимости: смещения элементов системы напрямую переходят в погрешность размеров. Дополнительно стабильность обеспечивает минимальное количество движущихся частей.

Что даёт термостабилизация корпуса?

Тепловое расширение элементов конструкции меняет масштаб реконструкции и вносит систематическую ошибку в линейные размеры. Термическая стабилизация всего корпуса удерживает температуру конструкции постоянной — по данным производителя, в пределах ±0,1 °C за 24 ч, — поэтому калиброванный масштаб измерений сохраняется и при длительных сканированиях.

Как проверяется геометрия детали по САПР-модели?

Томограмма совмещается с CAD-моделью, и программа строит карту отклонений фактической геометрии от номинальной — по наружным поверхностям и внутренним каналам одновременно. Так контролируют допуски формы и расположения (GD&T): цилиндричность, концентричность, положение скрытых каналов. Возможна и обратная задача — построение САПР-модели по реальному образцу.

Какое напряжение трубки нужно для стали, алюминия и композитов?

Для полимеров, композитов и алюминиевых деталей достаточно микрофокусного источника этой системы (до 300 кВ) или двойной головки (до 225 кВ) — оба варианта дают проникающую способность для достаточно крупных изделий. Массивные стальные объекты требуют минифокусных трубок на 450–600 кВ — такие источники предусмотрены в моделях multiscaleVoxel той же линейки.

Разрешение и погрешность измерения — в чём разница?

Пространственное разрешение (у системы — до 2 мкм) характеризует различимость мелких деталей структуры, а предел допускаемой погрешности — точность воспроизведения линейных размеров. Для измерительных задач нормируется именно погрешность: высокая детализация сама по себе не подтверждает точность размеров.

Когда выбирают двойную головку вместо микрофокусной трубки?

Двойная головка (нано- и микрофокус, до 225 кВ) добавляет нанофокусный режим для деталей низкой плотности, а микрофокусная трубка даёт максимальное для системы напряжение 300 кВ и запас по проникающей способности. Конфигурация определяется при заказе исходя из материалов и толщин типовых образцов.

Какие условия размещения нужны измерительному томографу?

Радиационная защита встроена: мощность дозы на расстоянии 10 см от поверхности — менее 1 мкЗв/ч. Габариты системы — 2770 × 1440 × 2040 мм, масса — 7500 кг; гранитное основание и термостабилизация входят в саму конструкцию. Требования к помещению согласовываются на этапе технического задания.

Где применяют координатные измерения КТ?

Там, где размер скрыт внутри детали: распылительные каналы топливных форсунок диаметром 0,1–0,5 мм, лабиринтные охлаждающие каналы лопаток ГТД сечением 0,3–2 мм, контроль первой детали серии (FAI по AS9102) в аэрокосмической отрасли, реверс-инжиниринг прецизионных деталей с выдачей STL/STEP-моделей.

Как запросить стоимость и сроки поставки?

Сроки и стоимость уточняются в коммерческом предложении — запрос через ООО «Промэнерголаб».
