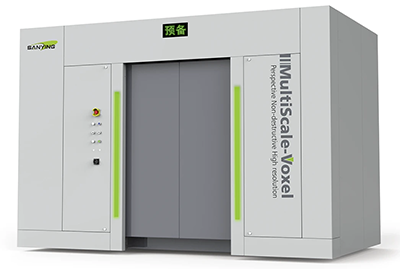

Промышленный томограф multiscaleVoxel-2000

Промышленный томограф multiscaleVoxel-2000

  • Минимальное фокусное пятно рентгеновской трубки, мкм: 0,5
  • Максимальное пространственное разрешение системы томографии, мкм: 0,5
  • Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус): Да
  • Максимальное напряжение на рентгеновской трубке, кВ: 225, 240, 300, 450, 500, 600

Производитель Sanying Precision Instruments

Описание

Система multiscaleVoxel-2000 — единственная в линейке промышленных томографов универсальная и мощная модель, на которую может быть одновременно установлена рентгеновская трубка с двойной головкой (нано- и микрофокус) и отдельная минифокусная трубка высокой мощности с высоким напряжением (до 600 кВ). Данное совмещенное решение позволяет использовать нанофокус для исследования со сверхвысоким разрешением объектов низкой плотности, а микрофокус — для работы с более плотными материалами (например, композитами и алюминием). Отдельно устанавливаемая минифокусная рентгеновская трубка предназначена для материалов с высокой плотностью (например, для стали и даже свинца толщиной до 4 мм).

Место в линейке

В серии промышленных томографов Sanying три модели. multiscaleVoxel-2000 — единственная, где трубка с двойной головкой и отдельная минифокусная трубка высокой мощности (до 600 кВ) устанавливаются одновременно: нанофокус — для объектов низкой плотности, микрофокус — для композитов и алюминия, минифокус — для стали и даже свинца толщиной до 4 мм. multiscaleVoxel-1000 комплектуется одним источником — минифокусной трубкой на 450, 500 или 600 кВ (либо двойной головкой вместо неё) — при разрешении системы до 30 мкм. metroVoxel — метрологический томограф с гранитным основанием и термостабилизацией корпуса: предел погрешности измерения линейных размеров 9 + L/100 мкм, трубки от 160 до 300 кВ, образцы до 600 × 550 мм.

Основные преимущества

  • возможность измерения габаритных объектов контроля и материалов высокой плотности благодаря наличию минифокусной трубки высокой мощности;
  • возможность одновременной установки плоскопанельного и линейного детекторов (линейный детектор за счет своей конструкции обеспечивает лучший контраст серых оттенков для задач аддитивного производства, а плоскопанельный детектор — существенно большую скорость сканирования);
  • возможность установки рентгеновских трубок высокой мощности с высоким напряжением (до 600 кВ);
  • гранитное основание для минимизации влияния внешних вибраций на результат измерений.

Применение

  • измерение толщины стенок изделий с целью проведения метрологических исследований;
  • исследование причин неисправностей и отказов готовых изделий;
  • анализ пустот и включений в геологических объектах и изделиях из металлов, сплавов и композитов;
  • контроль целостности и правильности сборки готового изделия на конечном этапе производства и при входном контроле;
  • исследование изменений плотности материалов изделий (по поверхности, глубине и т. д. в металлах, стеклах и пр.) после различных процессов термообработки;
  • сравнение 3D-сканирования изделия с исходной моделью, созданной в САПР (CAD);
  • обратный инжиниринг для создания САПР-модели (CAD-модели) по результатам томографии реального образца;
  • моделирование различных испытаний (механических, тепловых, аэродинамических и т. д.) с математической обработкой методом конечных элементов;
  • контроль качества сварных и паяных соединений;
  • исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов;
  • исследование петрофизических свойств горных пород;
  • исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов.

Технические характеристики

Модель multiscaleVoxel-2000
Минимальное фокусное пятно рентгеновской трубки, мкм 0,5
Максимальное пространственное разрешение системы томографии, мкм 0,5
Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус) Да
Максимальное напряжение на рентгеновской трубке, кВ 225, 240, 300, 450, 500, 600
Размер активной области детектора, мм 427 × 427
Разрешение матрицы детектора, пикс. 3072 × 3072
Шаг пикселя детектора, мкм 49,5; 85; 100; 127; 139
Максимальный размер образца, мм (диаметр × высота) 800 × 1100
Максимальная масса образца, кг 100
Соблюдение норм радиационной безопасности при работе с ИИИ Менее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
Габариты томографа (Д × Ш × В), мм 3700 × 2300 × 2800
Вес, кг 35 000–60 000
Материал Бетон, Керамика, Композитные материалы, Металлы, Нефтяной керн, Пластики, Руда

Сферы применения

Аддитивное производство

Контроль непроплавов, пор и включений в деталях, напечатанных из сплавов типа Inconel 718 и Ti-6Al-4V: обзорное сканирование заготовки и детальный режим до 0,5 мкм в критических зонах выполняются без переноса образца. Линейный детектор добавляет контраст серых оттенков, востребованный именно в аддитивных задачах.

  • аэрокосмические детали из никелевых и титановых сплавов;
  • контроль пористости после печати и последующей термообработки;
  • сверка напечатанной детали с САПР-моделью.

Композитные сосуды давления

СПГ-баллоны и водородные баки: контроль состояния силовой обмотки, целостности лайнера и сварных соединений металлической арматуры. Обзор корпуса выполняется плоскопанельным детектором с большой скоростью сканирования, спорные зоны уточняются в детальном режиме.

  • целостность лайнера и силовой обмотки;
  • сварные соединения горловин и закладных элементов;
  • контроль правильности сборки готового изделия.

Вопрос-Ответ

Чем нанофокусная, микрофокусная и минифокусная трубки различаются по назначению?

Это градация источников по размеру фокусного пятна и мощности. Нанофокус даёт сверхвысокое разрешение на объектах низкой плотности, микрофокус работает с более плотными материалами — композитами и алюминием, а минифокусная трубка высокой мощности предназначена для материалов высокой плотности: стали и даже свинца толщиной до 4 мм при напряжении до 600 кВ.

Что даёт установка двух рентгеновских источников в одной системе?

Многомасштабный контроль без переноса образца: обзорное сканирование крупного изделия и детальное исследование критической зоны с разрешением до 0,5 мкм выполняются на одной установке. Это исключает повторное базирование и совмещение координат между разными приборами и сокращает цикл контроля.

Зачем линейный детектор в дополнение к плоскопанельному?

Линейный детектор за счёт своей конструкции даёт более высокий контраст серых оттенков — это важно для задач аддитивного производства, где ищут непроплавы и мелкие поры. Плоскопанельный детектор обеспечивает существенно большую скорость сканирования. Система допускает одновременную установку обоих, режим выбирается по задаче.

Как вибрации влияют на томографию с субмикронным разрешением?

При разрешении до 0,5 мкм даже слабые внешние вибрации смещают взаимное положение источника, образца и детектора и размывают реконструкцию. Для стабильности геометрии сканирования система установлена на гранитном основании, которое минимизирует влияние внешних вибраций на результат измерений.

Что такое обратный инжиниринг по данным томографии?

Создание САПР-модели (CAD-модели) по томограмме реального образца. Метод применяют, когда конструкторской документации нет: по объёмной реконструкции восстанавливают геометрию детали, включая внутренние полости, и используют её для производства или для расчётов методом конечных элементов.

Какое напряжение трубки нужно для стали, алюминия и композитов?

Диапазон напряжений системы — от 225 до 600 кВ. Композиты и алюминиевые детали контролируют микрофокусным источником при умеренных напряжениях, для стальных изделий и других плотных объектов задействуют минифокусную трубку на 450–600 кВ. Чем толще стенка и плотнее материал, тем выше требуемые напряжение и мощность.

Когда нужна промышленная КТ с разрешением 0,5 мкм?

Когда дефект соизмерим с микрометрами: непроплавы и поры в деталях аддитивного производства из сплавов типа Inconel 718 и Ti-6Al-4V, состояние внутренних охлаждающих каналов литых лопаток, сварные соединения шин в аккумуляторных сборках. Обзор всего изделия ведут с более крупным вокселем, детальную зону снимают в режиме 0,5 мкм — многомасштабная схема.

Требуется ли выделенная защитная камера?

Мощность дозы на расстоянии 10 см от поверхности — менее 1 мкЗв/ч: биологическая защита входит в конструкцию корпуса. При планировании размещения учитываются габариты 3700 × 2300 × 2800 мм и масса системы 35 000–60 000 кг; детальные требования к площадке согласовываются на этапе проекта.

Какие задачи решает КТ-контроль композитов?

Анализ пустот, включений и однородности композитных материалов, контроль целостности лайнера и силовой обмотки композитных сосудов давления — СПГ-баллонов и водородных баков, проверка сварных соединений металлических элементов. Микрофокусный источник обеспечивает детализацию, минифокусный — просвет плотных узлов.

Из чего складывается стоимость системы?

Из конфигурации: состава источников (двойная головка, минифокусная трубка), набора детекторов, программного обеспечения и опций. Точная стоимость, сроки поставки и условия сервиса рассчитываются в коммерческом предложении по запросу через ООО «Промэнерголаб».
